В начале ремонта интерьер часто живёт в телефоне: эскиз гостиной, остров на кухне, вечерний свет. На первой встрече в квартире мастера просят рабочие чертежи — отметки розеток, высоты чистого пола, привязки сантехники. Без планов ремонт быстро превращается в переделки.
Типовая ситуация на объектах: семья заказывает трёхмерные эскизы и спешит купить плитку, а в файлах нет развёртки душевой с осями смесителей и высотами водорозеток, свет не привязан к выключателям. В «Ковальчук Интериор» комплект чертежей — рабочий инструмент: листы связаны с мебелью, инженерией и спецификациями, версия фиксируется в ведомости ревизий.
Основа реализации. Чертежи и ведомости переводят образ проекта в точные размеры.
Визуализация и рабочая часть решают разные задачи. Эскизы показывают цвет, пропорции и свет, но по картинке нельзя рассчитать кабель, нишу под шторы или коллекторный узел.
Мастерам нужны чертежи с миллиметровой точностью: отступы от стен, пироги полов, артикулы материалов. Без них бригада додумывает узлы — розетка прячется за кроватью, люк коллектора упирается в стиралку.
Интерьерный альбом не равен строительной документации на возведение дома: он для чистовой отделки квартиры. Нормативы на капитальные конструкции не подменяют этот комплект, но задают общую безопасность здания.

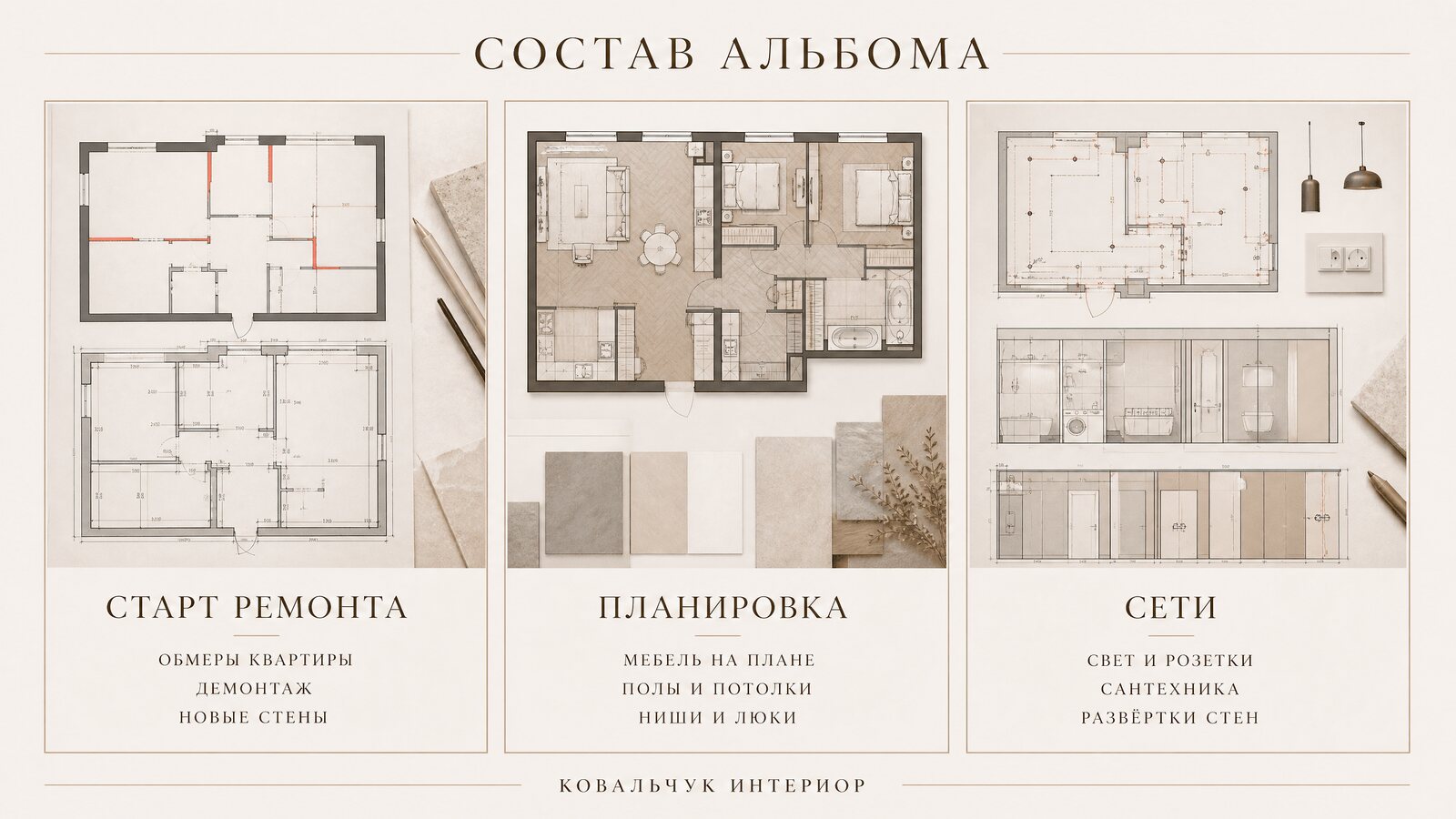

Структура комплекта. Порядок планов в альбоме повторяет последовательность ремонта.
В квартире бизнес-класса от восьмидесяти метров сокращённый набор не работает: скрытые двери, встроенные шкафы, канальный кондиционер и сложный свет требуют полного альбома чертежей.
Сначала обмеры, демонтаж и монтаж перегородок, затем планировка с мебелью. Оценку планировки квартиры в новостройке до дизайн-проекта мы разбирали отдельно.
Далее полы и потолки: покрытия, тёплые полы, стыки, короба, ниши под карнизы, люки. Завершают альбом свет, розетки, сантехника, развёртки и ведомость чертежей.

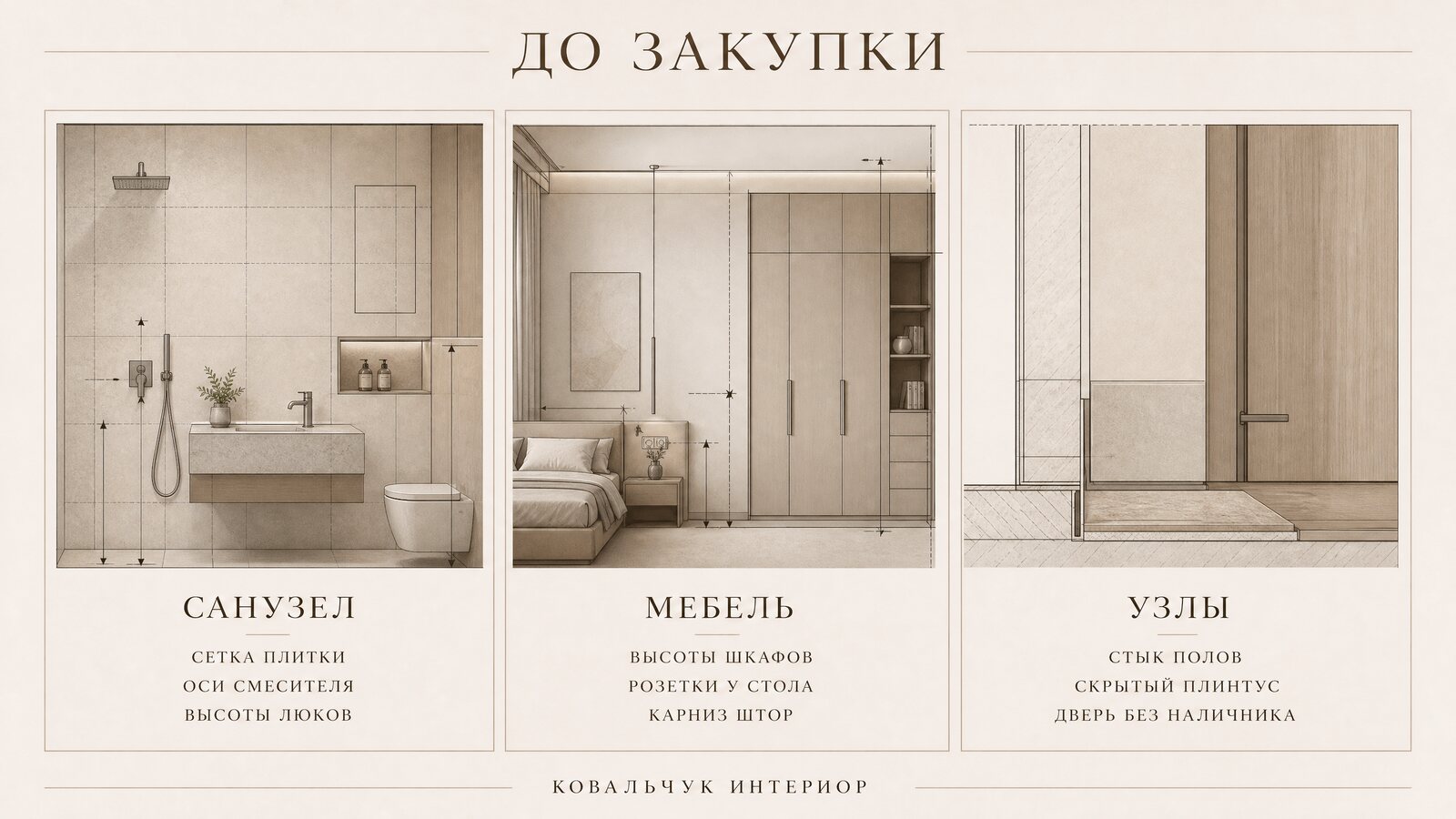

Развёртки и высоты. Чертежи стен показывают положение плитки и высоты смесителей.
План сверху даёт только горизонтальные привязки. Высоты мебели и чистовой отделки строители смотрят на вертикальных проекциях. В отдельной статье мы подробно объясняли, как устроены развёртки стен в дизайн-проекте и почему они нужны при заказе мебели.
Типичная ошибка на стройке: керамогранит начинают укладывать по примерным отметкам до установки скрытых элементов смесителя. В итоге кран смещается от центра раковины или попадает на шов плитки. В практике студии «Ковальчук Интериор» развёртки мокрых зон с осями кранов и люков сверяют до покупки плитки и монтажа первого ряда.
Для нестандартных решений в альбом добавляют деталировочные узлы. Это разрезы скрытого плинтуса, монтаж дверей без наличников и стык паркета с керамогранитом без порожка. Мастера видят пирог конструкции и собирают узел без споров на объекте.
Схемы сетей связывают быт семьи с кабелями и трубами в стенах. Сначала утверждают план мебели, а затем привязывают розетки и свет. Если поменять шаги местами, тумба закроет розетку, а шнур лампы протянется через комнату. Основные правила мы описывали в обзоре про план электрики в квартире.
Сценарный свет требует схемы групп с диммерами и проходными клавишами: в альбоме видно, какой выключатель управляет лампой. Вентиляцию и кондиционеры согласуют до зашивки потолка — воздуховоды и люки наносят на сводный план, как в обзоре инженерной части дизайн-проекта.
Чертежи задают форму, а спецификации отвечают за покупки. Каждый символ на плане связан со строкой таблицы: фабрика, коллекция, артикул, цвет и объём с запасом на подрезку. Без такой ведомости строители не знают точных габаритов техники и ванны.
В отдельном материале мы подробно рассказывали, как составляется ведомость отделочных материалов для заказа паркета, плитки и краски. По такому же принципу формируют таблицы сантехники, света и дверей. Если товар снят с фабрики, замену согласуют по правилам: дизайнер проверяет габариты аналога и вносит правки в чертёж.
Для встроенных шкафов готовят маркировочные чертежи; производство стартуют после штукатурки и контрольных замеров.

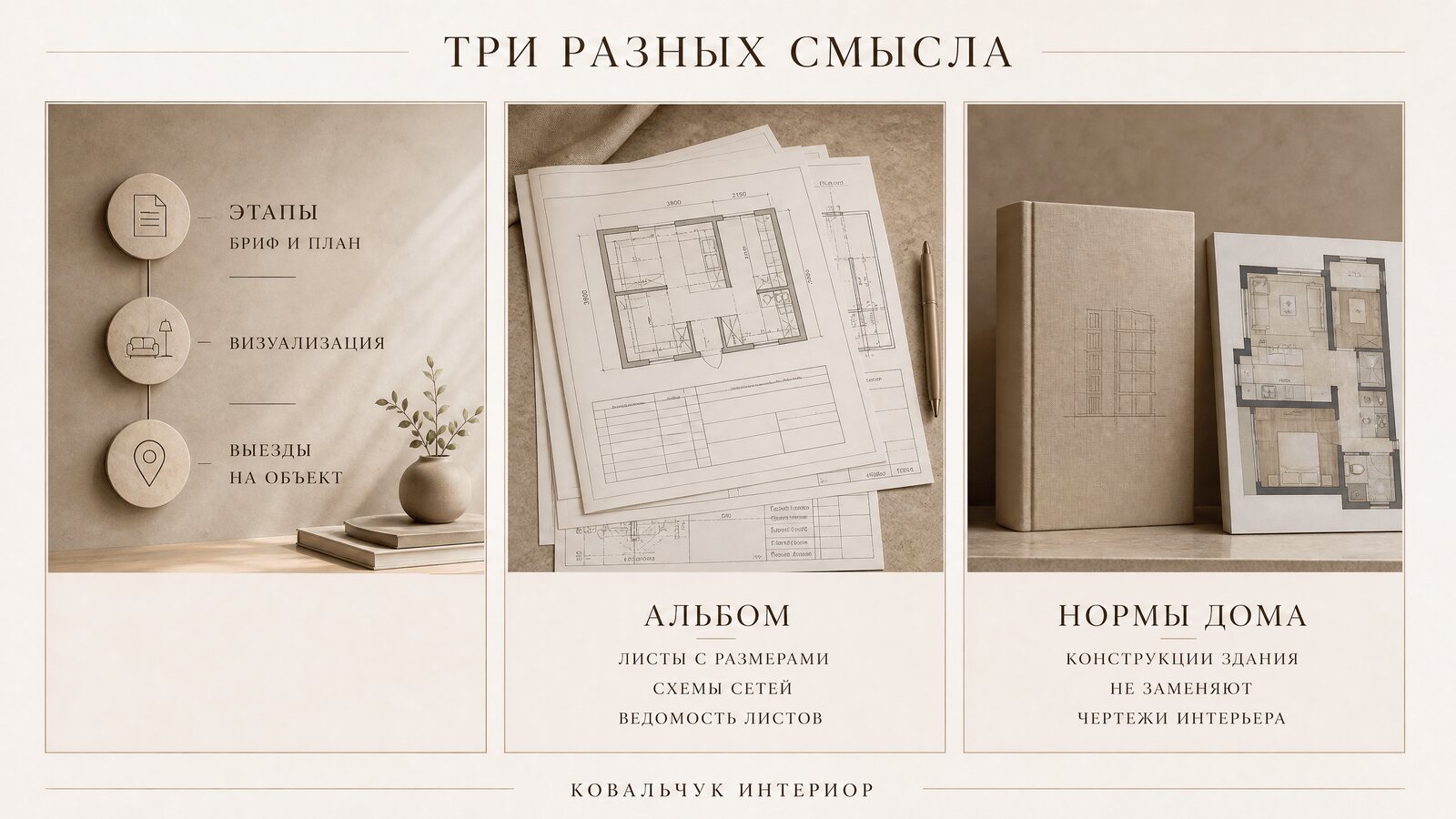

Границы документов. Чертежи интерьера служат для отделки комнат и отличаются от норм дома.
Перед началом ремонта заказчики встречают похожие термины, в которых легко запутаться. Важно отличать ход разработки проекта, физический состав чертежей и строительные нормативы дома. В статье про этапы дизайн-проекта интерьера мы описывали шаги от первого брифа до выездов на объект.
Рабочий альбом — это осязаемый итог этапа проектирования, по которому мастера ведут ремонт. В строительных справочниках также упоминают ГОСТ на проектные комплекты для возведения зданий. Интерьерный проект не заменяет общие строительные разделы дома, а отвечает за решения внутри квартиры. Сопоставим понятия в таблице.
| Параметр | Рабочий альбом интерьера | Этапы дизайн-проекта | Строительная документация здания |
|---|---|---|---|
| Что это такое | Комплект чертежей, схем сетей и спецификаций отделки. | Последовательность шагов от брифа до сдачи чертежей. | Проектные разделы для возведения здания по стандартам. |
| Главная цель | Передать точные размеры и привязки бригаде отделочников. | Согласовать решения между заказчиком и дизайнером. | Обеспечить надёжность и безопасность конструкций дома. |
| Кто использует | Прораб, электрики, сантехники и комплектаторы. | Заказчик, ведущий дизайнер и комплектатор студии. | Генподрядчик, инженеры капстроительства и технадзор. |
| Состав листов | Планы полов, потолков, электрики, сантехники, развёртки. | Бриф, концепция, эскизы, рабочие чертежи, комплектация. | Конструктивные решения, наружные сети, генплан объекта. |
| Точка контроля | Ведомость чертежей с номерами актуальных ревизий. | Подписание промежуточных актов сдачи этапов. | Государственная экспертиза и строительный надзор. |
После сноса стен всплывают неровности и трубы; сдвиг перегородки или замена ванны тянут соседние листы. Риск — строить по файлу из чата, пока правки обсуждаются в переписке.
В «Ковальчук Интериор» без ведомости чертежей с номерами ревизий альбом не отдают строителям. На листе — штамп версии и дата; при правках растёт номер ревизии, в ведомости фиксируют суть. Прораб сверяет штамп с ведомостью.
Замысел держит авторское сопровождение — на рынке его часто называют авторским надзором, но суть в регулярных выездах дизайнера и сверке черновых работ с монтажными планами до штукатурки.
Готовый комплект чертежей задаёт понятный график ремонта. Дизайн-проект квартиры в «Ковальчук Интериор» связывает планировку, сети и спецификации до закупки материалов; примеры — в портфолио интерьеров, вопросы по составу альбома — через контакты.
Эскизная часть показывает планировку, стиль и трёхмерный объём комнат. Комплект рабочих чертежей содержит точные планы розеток, потолков, плитки и узлы, по которым мастера ведут отделку.
В альбом включают обмеры, планы демонтажа и монтажа, расстановку мебели, полы и потолки. Сюда же входят схемы электрики, освещения, выводы сантехники, развёртки стен комнат и спецификации материалов.
Развёртки нужны для всех комнат, где планируют заказную мебель, скрытые двери или настенные бра. Они задают точные высоты розеток и стыки отделочных материалов.
Номер ревизии защищает стройку от разночтений при внесении правок. Прораб сверяет версию на листе с ведомостью и работает только по актуальным чертежам.
Правки вносит автор дизайн-проекта после согласования аналога с заказчиком. Дизайнер проверяет размеры нового материала, обновляет чертежи и выпускает лист со следующим номером ревизии.
Для чистовой отделки квартиры готовят альбом интерьерных чертежей дизайн-проекта. Строительные нормативы общего проектирования относятся к конструктиву здания и не заменяют интерьерный проект студии.
Материал подготовлен командой Ковальчук Интериор под редакцией Анастасии Ковальчук, основателя студии. Мы создаём интерьеры квартир и загородных домов, сопровождая проект от первых обмеров и разработки полного комплекта чертежей до комплектации материалами и авторского сопровождения на объекте.
